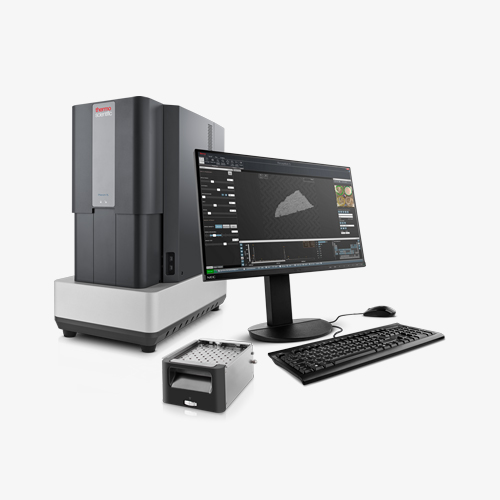

Phenom ParticleX TC

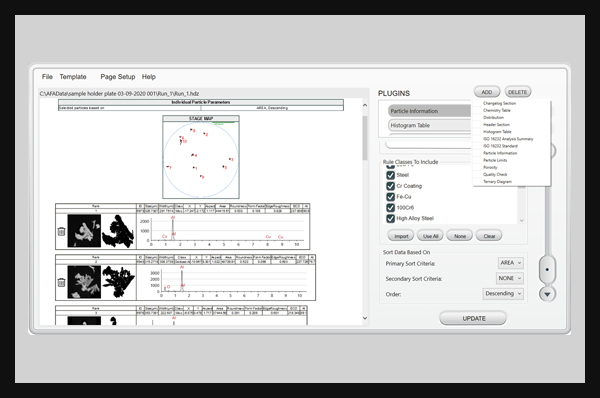

Phenom ParticleX TC는 Technical cleaness와 같은 청정도 검사에 유용한 장비입니다. 최근 자동차 부품의 허용 오차가 작아짐에 따라 산업 요구 사항이 더욱 엄격해지고 있습니다. Phenom ParticleX Desktop SEM 솔루션은 광학현미경보다 더 높은 해상도로 크기 정보를 제공할 뿐만 아니라 원소 조성도 제공하는 데 사용할 수 있습니다. Phenom ParticleX 보고 소프트웨어를 사용하면 국제규격 VDA 19 / ISO 16232와 같은 자동차 표준을 준수하는 보고서를 사용자 정의할 수 있습니다.

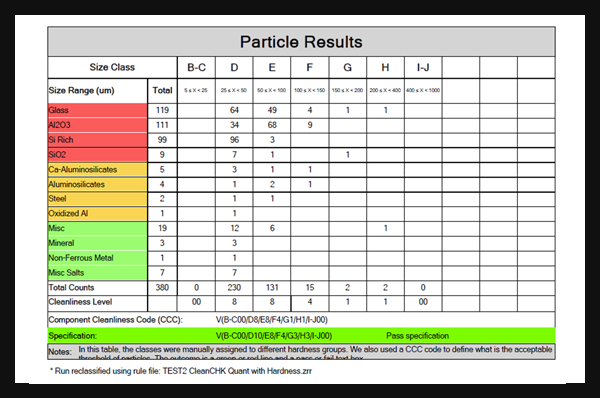

맞춤형 레시피 및 보고서를 사용하여 입자 크기 분포 정보, 화학 물질을 제공하거나 오염 또는 연마 재료와 같은 원치 않는 입자를 찾을 수 있습니다. 빠른 ParticleX 소프트웨어와 사용하기 쉬운 Phenom XL Desktop SEM을 결합하여 부품의 청결도를 향상시키는 것이 그 어느 때보다 쉬워졌습니다.
Superb Image Quality
Phenom SEM에 적용된 CeB 6 소스는 기존 텅스텐 SEM 소스보다 훨씬 더 밝고 오래 더 강한 빔을 생성합니다. 즉, 간편하게 선명한 이미지를 얻을 수 있습니다.
No User Maintenance
Phenom SEM은 사용 후 빔을 대기 상태로 유지 가능합니다. 사용할 때만 빔을 켜두어 전자총의 수명을 효율적으로 사용합니다. 텅스텐 기반 SEM과 달리 소스를 자주 변경할 필요가 없습니다. 한 번의 유지 관리로 몇 년 동안 사용합니다.
Ease of Use
Phenom SEM은 전자 이미지와 정확하게 연동된 전동식 스테이지 및 광학 스테이지 카메라로 정밀한 탐색 기능을 제공합니다.
Vibration Insensitivity
Phenom SEM은 진동에 둔감한 유일한 SEM입니다. 시끄러운 환경에서 사용할 수 있으며 특수 테이블이나 진동 차단 플랫폼이 필요하지 않습니다.
Speed to Image
샘플을 SEM에 로딩하고 30초 만에 라이브 SEM 이미지를 얻습니다. Phenom SEM은 혁신적인 로드락 스테이지 설계 덕분에 가장 빠른 로딩 시간을 가진 SEM입니다.
Low-Vacuum Mode
내장된 저진공 모드를 사용하여 추가 샘플 준비 또는 금 코팅 없이 비전도성 샘플을 이미지화합니다. 특별한 디텍터나 추가 비용이 필요하지 않습니다.
Easy Upgrade Path
옵션 소프트웨어 패키지 제품군을 사용하면 다양한 애플리케이션을 위한 자동화된 이미지 수집 및 처리가 가능합니다. 모든 Phenom SEM에는 자동 이미지 스티칭이 포함되어 있습니다.
Large Sample Holders
Phenom XL 제품은 대형 시료, 다수의 시료를 한 번에 분석하기 위해 대형 홀더를 사용합니다.
Phenom ParticleX for industrial automotive

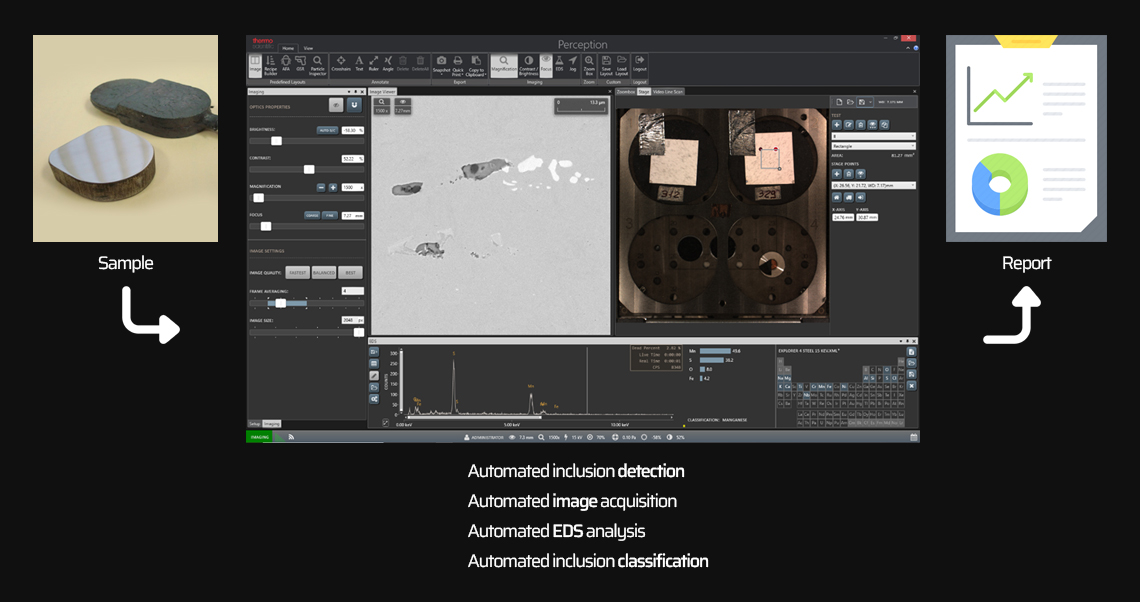

규정 규범에 따른 광범위한 자동화 데스크탑 분석, 화학 물질 분류 및 검증을 수행하는 능력과 같은 이점이 분명합니다. 신속하고 정확하며 신뢰할 수 있는 데이터로 생산을 지원하여 신속한 분석, 검증 및 재료 분류를 수행할 수 있는 기능을 제공합니다. 이 시스템은 자동화되어 있으며 여러 샘플 분석을 제공하므로 테스트 및 분류 속도가 최대 10배 빨라집니다. 아웃소싱은 일반적으로 영업일 기준 최대 10일이 소요되지만 Phenom ParticleX는 1일 이내에 확실성을 제공합니다. Phenom Particle X는 고품질 SEM 분석을 제공할 뿐만 아니라 여러 특정 기능을 수행하도록 설계되었습니다. 여기에는 첨가제 산업을 위한 마이크로스케일의 금속 분말 입자 분석과 구성 요소가 VDA19 또는 ISO16232 표준에 따른 기술적 청정도 사양을 충족하는지 확인하는 것이 포함됩니다. 이제 모든 것이 사내 및 데스크탑에서 가능합니다.
| Models & Specification | ||||
|---|---|---|---|---|
| Items |  |
 |
 |
 |
| Model | Phenom PaticleX AM | Phenom PaticleX TC | Phenom Perception GSR | Phenom ParticleX Battery |
| Electron Source | CeB6 crystal | CeB6 crystal | CeB6 crystal | CeB6 crystal |
| Max. Magnification | x200,000 | x200,000 | x200,000 | x200,000 |
| Resolution | 10nm SE 10nm BSE |
10nm SE 10nm BSE |
10nm SE 10nm BSE |
10nm SE 10nm BSE |
| Acceleration Voltages | 5~20 kV | 5~20 kV | 5~20 kV | 5~20 kV |
| Sample loading time | Light optical ＜5s Electon optical ＜60s |
Light optical ＜5s Electon optical ＜60s |
Light optical ＜5s Electon optical ＜60s |
Light optical ＜5s Electon optical ＜60s |
| Navigation Camera | ||||
| Motorized Stage | ||||
| Vacuum Options | High and Low vacuum sample holders (software selectable) |
High and Low vacuum sample holders (software selectable) |
High and Low vacuum sample holders (software selectable) |
High and Low vacuum sample holders (software selectable) |
| Sample Handling | Up to 36 pin stubs 100mm×100mm |
Up to 36 pin stubs 100mm×100mm |
Up to 36 pin stubs 100mm×100mm |
Up to 36 pin stubs 100mm×100mm |
| Detectors | BSE (Standard) SEM (Optional) EDS (Optional) |
BSE (Standard) SEM (Optional) EDS (Optional) |
BSE (Standard) SEM (Optional) EDS (Optional) |
BSE (Standard) SEM (Optional) EDS (Optional) |
| Dimensions (mm) | 286(W)×566(D)×495(H) | 286(W)×566(D)×495(H) | 286(W)×566(D)×495(H) | 286(W)×566(D)×495(H) |
| Shipping Weight | 42 kg | 42 kg | 42 kg | 42 kg |
| Classification reference | Automated Classification | Technical Cleanness | Gun shot residue | Battery Classification |
