ParticleX - Automated SEM

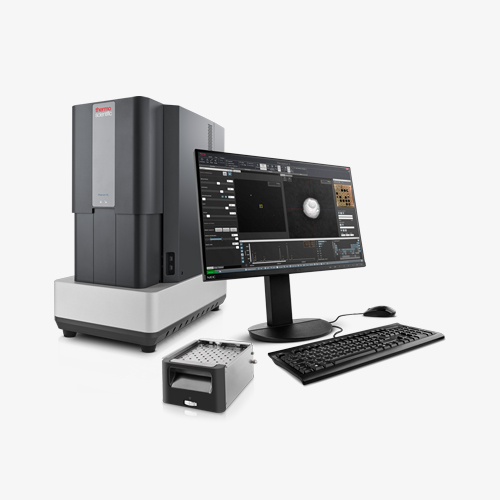

Phenom ParticleX AM

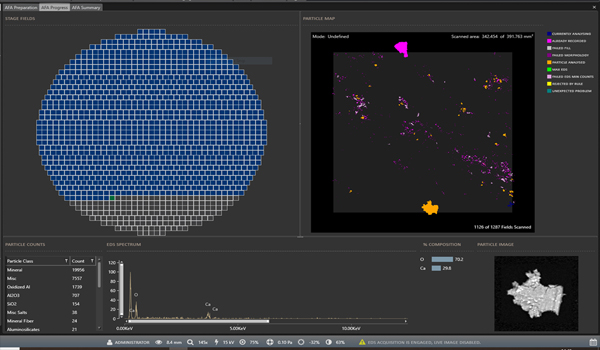

EDS를 이용한 Automated SEM은 Additive Manufacturing applictaion를 위한 입증된 솔루션입니다. 사용자는 입자 및 파티클들을 제조 공정을 위한 금속 분말의 가장 중요한 세 가지 특성인 입자 크기 분포 모니터링, 개별 입자 형태 표시 및 이물질 식별(성분)을 모니터링할 수 있습니다.

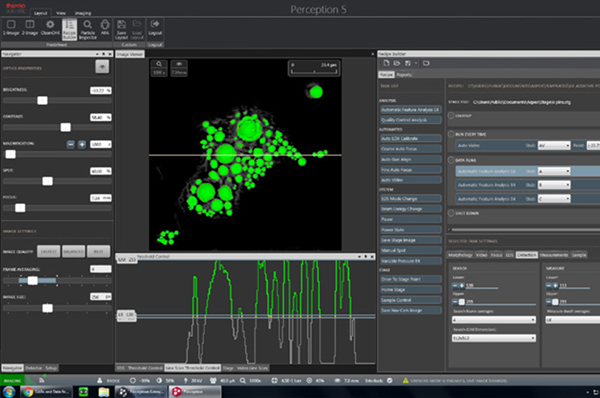

최소 및 최대 직경, 둘레, 종횡비, 거칠기 및 직경과 같은 다양한 크기 및 형상 매개변수를 측정합니다.

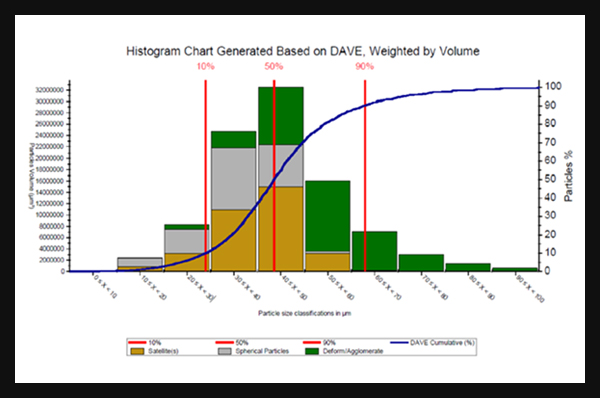

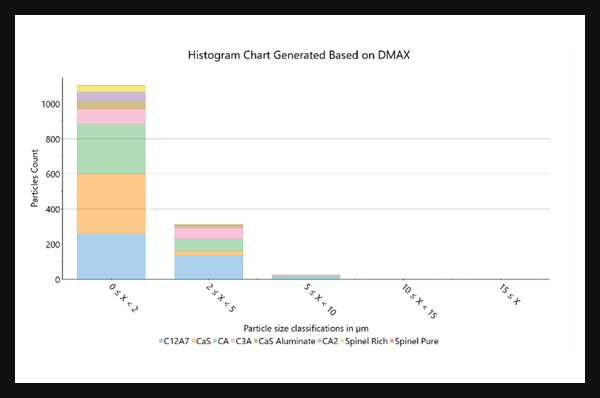

제공된 분석 방법을 통해 위성 입자, 구형 입자 및 변형 입자를 구별할 수 있습니다. 입자 크기 분포는 숫자 기반 또는 부피 기반으로 그릴 수 있습니다.

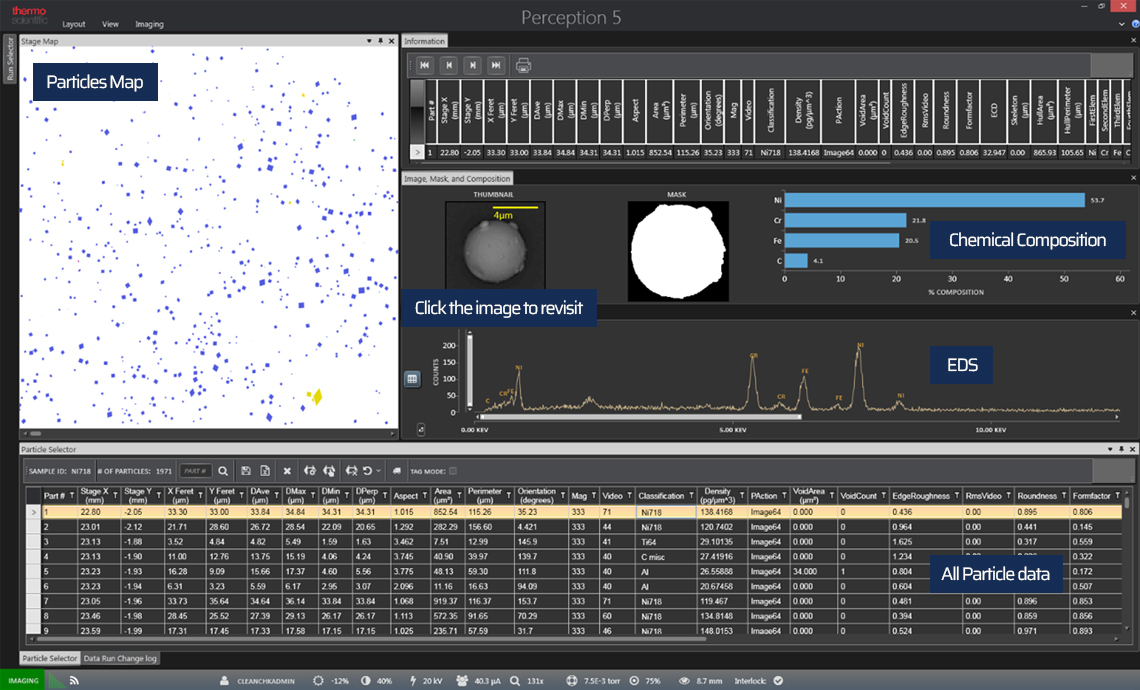

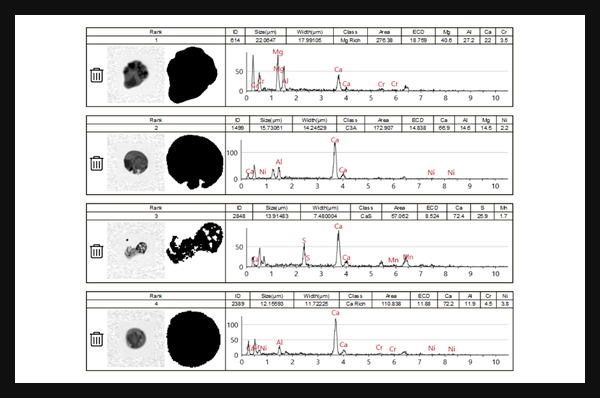

결합된 EDS를 통해 각 개별 입자의 원소 분석 및 분류가 가능하므로 모든 공정에서부터 분말에 있는 이물질을 쉽게 식별할 수 있습니다.
Superb Image Quality
Phenom SEM에 적용된 CeB 6 소스는 기존 텅스텐 SEM 소스보다 훨씬 더 밝고 오래 더 강한 빔을 생성합니다. 즉, 간편하게 선명한 이미지를 얻을 수 있습니다.
No User Maintenance
Phenom SEM은 사용 후 빔을 대기 상태로 유지 가능합니다. 사용할 때만 빔을 켜두어 전자총의 수명을 효율적으로 사용합니다. 텅스텐 기반 SEM과 달리 소스를 자주 변경할 필요가 없습니다. 한 번의 유지 관리로 몇 년 동안 사용합니다.
Ease of Use

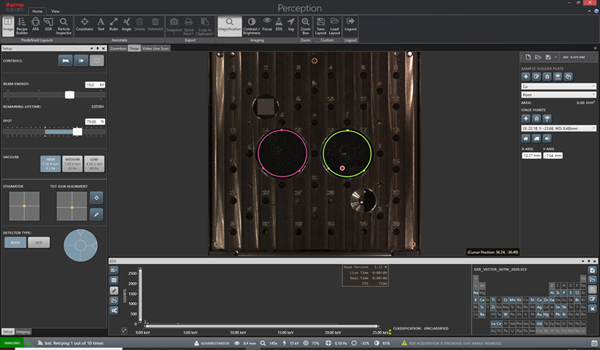

Phenom SEM은 전자 이미지와 정확하게 연동된 전동식 스테이지 및 광학 스테이지 카메라로 정밀한 탐색 기능을 제공합니다.
Vibration Insensitivity
Phenom SEM은 진동에 둔감한 유일한 SEM입니다. 시끄러운 환경에서 사용할 수 있으며 특수 테이블이나 진동 차단 플랫폼이 필요하지 않습니다.
Speed to Image
샘플을 SEM에 로딩하고 30초 만에 라이브 SEM 이미지를 얻습니다. Phenom SEM은 혁신적인 로드락 스테이지 설계 덕분에 가장 빠른 로딩 시간을 가진 SEM입니다.
Low-Vacuum Mode
내장된 저진공 모드를 사용하여 추가 샘플 준비 또는 금 코팅 없이 비전도성 샘플을 이미지화합니다. 특별한 디텍터나 추가 비용이 필요하지 않습니다.
Easy Upgrade Path

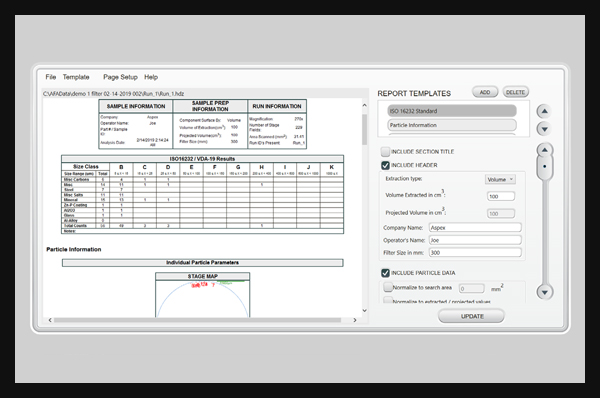

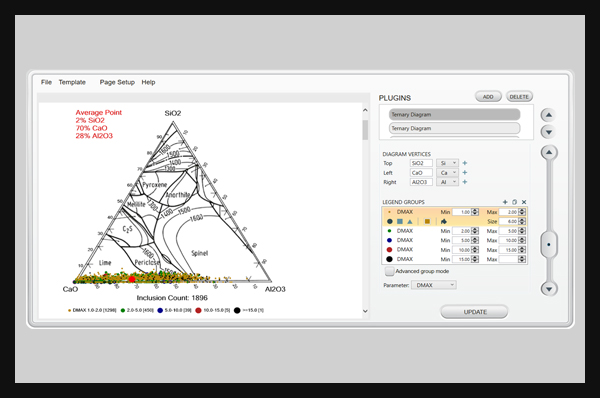

옵션 소프트웨어 패키지 제품군을 사용하면 다양한 애플리케이션을 위한 자동화된 이미지 수집 및 처리가 가능합니다. 모든 Phenom SEM에는 자동 이미지 스티칭이 포함되어 있습니다.
Large Sample Holders
Phenom XL 제품은 대형 시료, 다수의 시료를 한 번에 분석하기 위해 대형 홀더를 사용합니다.
The ASTM standards used in characterizing metal additive manufacturing material :
산업 전반에 걸쳐 사용되는 금속 첨가제 분말을 준비하고 특성화하기 위한 다양한 ASTM 표준이 있습니다. 현미경 검사에 가장 관련성이 높은 ASTM 표준에는 B215-15 및 F1877-16이 있습니다. 첫 번째 표준은 벌크를 나타내는 적절한 양의 재료 수집에 대해 설명하고 두 번째 표준은 이 재료가 이후에 어떻게 특성화되는지에 대해 설명합니다. 이러한 각 표준에 대한 요약은 다음과 같습니다.
| Models & Specification | ||||
|---|---|---|---|---|
| Items |  |
 |
 |
 |
| Model | Phenom PaticleX AM | Phenom PaticleX TC | Phenom Perception GSR | Phenom ParticleX Battery |
| Electron Source | CeB6 crystal | CeB6 crystal | CeB6 crystal | CeB6 crystal |
| Max. Magnification | x200,000 | x200,000 | x200,000 | x200,000 |
| Resolution | 10nm SE 10nm BSE |
10nm SE 10nm BSE |
10nm SE 10nm BSE |
10nm SE 10nm BSE |
| Acceleration Voltages | 5~20 kV | 5~20 kV | 5~20 kV | 5~20 kV |
| Sample loading time | Light optical ＜5s Electon optical ＜60s |
Light optical ＜5s Electon optical ＜60s |
Light optical ＜5s Electon optical ＜60s |
Light optical ＜5s Electon optical ＜60s |
| Navigation Camera | ||||
| Motorized Stage | ||||
| Vacuum Options | High and Low vacuum sample holders (software selectable) |
High and Low vacuum sample holders (software selectable) |
High and Low vacuum sample holders (software selectable) |
High and Low vacuum sample holders (software selectable) |
| Sample Handling | Up to 36 pin stubs 100mm×100mm |
Up to 36 pin stubs 100mm×100mm |
Up to 36 pin stubs 100mm×100mm |
Up to 36 pin stubs 100mm×100mm |
| Detectors | BSE (Standard) SEM (Optional) EDS (Optional) |
BSE (Standard) SEM (Optional) EDS (Optional) |
BSE (Standard) SEM (Optional) EDS (Optional) |
BSE (Standard) SEM (Optional) EDS (Optional) |
| Dimensions (mm) | 286(W)×566(D)×495(H) | 286(W)×566(D)×495(H) | 286(W)×566(D)×495(H) | 286(W)×566(D)×495(H) |
| Shipping Weight | 42 kg | 42 kg | 42 kg | 42 kg |
| Classification reference | Automated Classification | Technical Cleanness | Gun shot residue | Battery Classification |
