Phenom Sample Holders

PHENOM - DESKTOP SEM

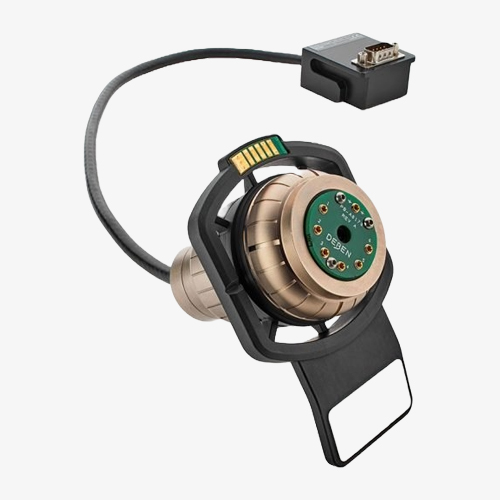

Electrical Feedthrough Sample Holder

Electrical Feedthrough Sample Holder를 사용하면 in-situ electrical measurements를 할 수 있습니다.
6개의 퀵 릴리스 핀이 있어 SEM 분석과 동시에 전압과 전류를 읽거나 시료에 가하는 데 사용할 수 있습니다.
Feedthrough Connector는 홀더의 핀에 직접 연결되는 RS323 커넥터가 있습니다. Electrical Feedthrough 홀더는 MEMS 및 기타 미세 회로를 분석하는 데 적합합니다.

문의하기
  • Flexibility and Control

    6개의 커넥터 설계는 완벽한 샘플 제어를 가능하게 만들었습니다.

  • Real-time Testing

    모든 SEM 이미징 모드에서 in-situ electrical measurements를 이미지화합니다.

  • Different conditions

    0~25mm까지 높이를 조절할 수 있으며 12mm Pin Stub를 지원합니다. 최대 전압은 50V DC, 최대 전류는 1A입니다.

  • ChemiSEM Technology

    ChemiSEM은 샘플에서 구성 정보의 수집, 처리 및 표시를 간소화하는 EDS 분석에 대한 근본적으로 새로운 접근 방식입니다. 빔을 켜자마자 이미지의 색상을 통해 정량적 원소 정보를 관찰할 수 있습니다. ChemiSEM은 전용 하드웨어를 사용하여 X선과 영상 신호를 실시간으로 통합합니다. 특징 인식 알고리즘은 전체 해상도에서 지능적으로 이미지를 채색하기 위해 그레이스케일 이미지와 함께 사용되며, 고급 스펙트럼 처리 알고리즘은 X선 데이터에 사용되어 모든 픽셀에 정량적으로 정확한 구성 정보가 포함되도록 합니다.

  • Unmatched Sample Capacity

    Axia ChemiSEM은 새로운 수준의 견고성과 유연성을 제공하는 전체 챔버에 대한 액세스를 제공하는 도어와 함께 대용량 샘플을 제공합니다. 새로운 디자인 덕분에 Axia ChemiSEM은 최대 10kg의 가장 높은 무게를 수용하므로 샘플을 절단하는 시간을 절약하고 시간이 오래 걸리고 쓸모없는 샘플 준비를 방지할 수 있습니다.

    - 5-axis motorized, compucentric stage
    - 120×120 min X-Y, Z-axis travel 55 mm (@ 0˚ tilt)
    - Tilt -15˚ to +90˚
    - Max. sample height : 128 mm @ 10 mm analytical WD.
    - Max. sample width : 267 mmMax. sample weight 10 kg

  • Wide Range of Standard Detectors

    모든 Axia에는 최대의 유연성을 위해 3개의 감지기(SED, BSD 및 EDS)와 2개의 카메라(컬러 탐색 카메라 및 IR 챔버 카메라)가 기본으로 제공됩니다. 시스템의 5개 추가 챔버 포트 중 하나에 설치할 수 있는 음극발광(범 크로매틱, RGB 및/또는 스펙트럼 CL), EBSD 및 상관현미경(CLEM) 을 포함한 광범위한 추가 검출기도 사용할 수 있습니다.

  • User-Friendly Software

    Axia ChemiSEM은 특히 EDS 획득과 관련하여 명확하고 간단한 작동에 중점을 둡니다. ChemiSEM 기술은 EDS 맵을 수집하는 데 걸리는 시간을 절반으로 줄입니다. 아래 비디오에서 사용자는 80x에서 2000x로 확대하고 체류 시간을 늘려 선명한 이미지를 수집한 다음 ChemiSEM으로 전환하여 실시간으로 채색된 정량적 EDS 매핑을 30초 만에 완료합니다!

Models & Specification
Model Axia ChemiSEM
Electron Source Pre-centered and pre-heated tungsten filament
Imaging Resolution (SE) 3 nm @ 30 kV
8 nm @ 3 kV
Stage Axes XYZTR
XY : 120×120 mm
Z : 55 mm
Tilt : -15˚ to +90˚
Max Sample Size (ZTR Axes Removed) 240×280×128 mm
10 kg
Standard Detectors Everhart-Thornley SE Detector
Retractable BSE detector (2 Segment)
TrueSight X EDS detector with ChemiSEM technology
Color optical navigation camera
IR chamber camera
Vacuum Options High vacuum (standard)
Variable pressure up to 150 Pa (optional, includes low vacuum detector)
Customizability Five available chamber ports. Optional EBSD or cathodoluminescence.
