Phenom Sample Holders

PHENOM - DESKTOP SEM

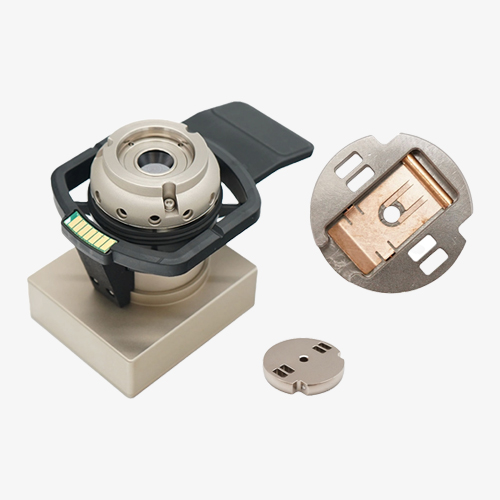

Desktop STEM Detector & Sample Holder

Phenom STEM DetectorPhenom Pharos Desktop SEMTEM 이미징 모드를 지원합니다. STEM 이미징은 시료 형태에 대한 가시성을 높이고 기존 SEM보다 높은 해상도로 표면 아래 구조적 디테일을 보여줍니다. 또한 작은 설치 공간과 낮은 작동 진공으로 원자 스케일 이미징이 필요하지 않은 애플리케이션에 대해 기존 STEM 방식에 비해 더 빠른 워크플로우를 제공합니다.
샘플 홀더는 표준 3mm TEM Grid와 호환됩니다. 클램프 기반 마운트는 섬세한 시료를 안전하게 로드하고 분석 중에 제자리에 고정할 수 있도록 합니다.

문의하기
  • STEM Imaging

    세 가지 TEM 이미징 모드를 지원합니다: Bright Field (BF), Dark Field (DF), High Angle Annular Dark Field (HAADF)

  • Higher Resolution

    1nm 미만의 해상도를 가진 STEM은 SED 보다 더 높은 해상도를 제공합니다.

  • Application Flexibility

    Desktop SEM 플랫폼에서 low kV STEM 이미징으로 다양한 분석 조건을 설정 가능합니다.

  • ChemiSEM Technology

    ChemiSEM은 샘플에서 구성 정보의 수집, 처리 및 표시를 간소화하는 EDS 분석에 대한 근본적으로 새로운 접근 방식입니다. 빔을 켜자마자 이미지의 색상을 통해 정량적 원소 정보를 관찰할 수 있습니다. ChemiSEM은 전용 하드웨어를 사용하여 X선과 영상 신호를 실시간으로 통합합니다. 특징 인식 알고리즘은 전체 해상도에서 지능적으로 이미지를 채색하기 위해 그레이스케일 이미지와 함께 사용되며, 고급 스펙트럼 처리 알고리즘은 X선 데이터에 사용되어 모든 픽셀에 정량적으로 정확한 구성 정보가 포함되도록 합니다.

  • Unmatched Sample Capacity

    Axia ChemiSEM은 새로운 수준의 견고성과 유연성을 제공하는 전체 챔버에 대한 액세스를 제공하는 도어와 함께 대용량 샘플을 제공합니다. 새로운 디자인 덕분에 Axia ChemiSEM은 최대 10kg의 가장 높은 무게를 수용하므로 샘플을 절단하는 시간을 절약하고 시간이 오래 걸리고 쓸모없는 샘플 준비를 방지할 수 있습니다.

    - 5-axis motorized, compucentric stage
    - 120×120 min X-Y, Z-axis travel 55 mm (@ 0˚ tilt)
    - Tilt -15˚ to +90˚
    - Max. sample height : 128 mm @ 10 mm analytical WD.
    - Max. sample width : 267 mmMax. sample weight 10 kg

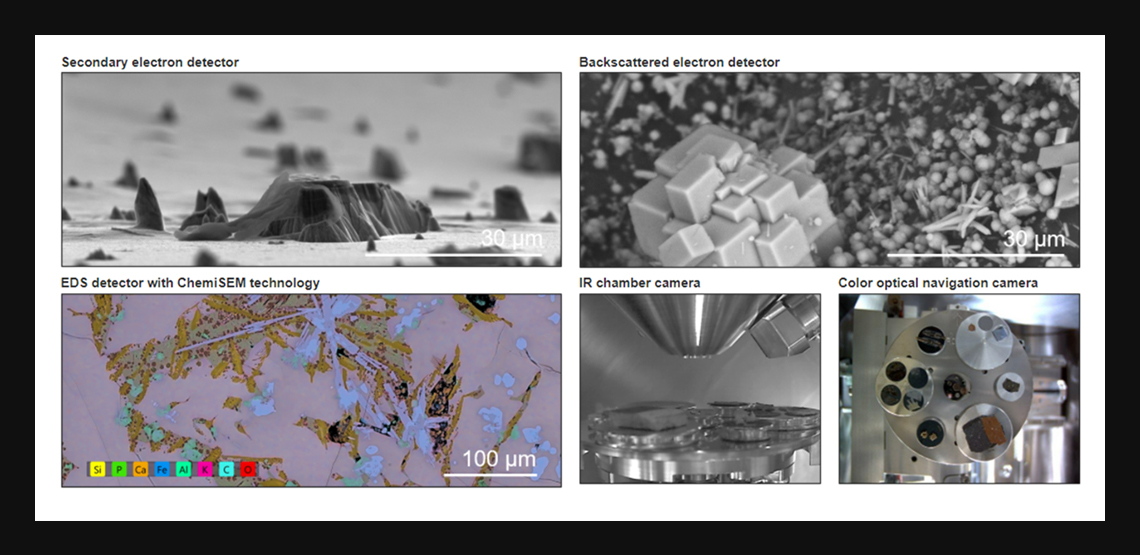

  • Wide Range of Standard Detectors

    모든 Axia에는 최대의 유연성을 위해 3개의 감지기(SED, BSD 및 EDS)와 2개의 카메라(컬러 탐색 카메라 및 IR 챔버 카메라)가 기본으로 제공됩니다. 시스템의 5개 추가 챔버 포트 중 하나에 설치할 수 있는 음극발광(범 크로매틱, RGB 및/또는 스펙트럼 CL), EBSD 및 상관현미경(CLEM) 을 포함한 광범위한 추가 검출기도 사용할 수 있습니다.

  • User-Friendly Software

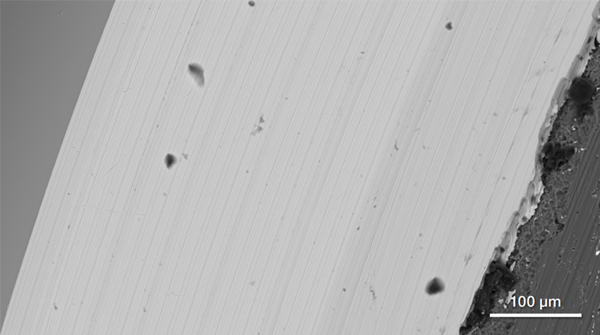

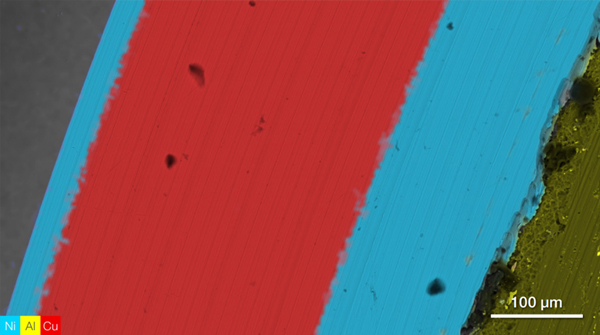

    Axia ChemiSEM은 특히 EDS 획득과 관련하여 명확하고 간단한 작동에 중점을 둡니다. ChemiSEM 기술은 EDS 맵을 수집하는 데 걸리는 시간을 절반으로 줄입니다. 아래 비디오에서 사용자는 80x에서 2000x로 확대하고 체류 시간을 늘려 선명한 이미지를 수집한 다음 ChemiSEM으로 전환하여 실시간으로 채색된 정량적 EDS 매핑을 30초 만에 완료합니다!

Models & Specification
Model Axia ChemiSEM
Electron Source Pre-centered and pre-heated tungsten filament
Imaging Resolution (SE) 3 nm @ 30 kV
8 nm @ 3 kV
Stage Axes XYZTR
XY : 120×120 mm
Z : 55 mm
Tilt : -15˚ to +90˚
Max Sample Size (ZTR Axes Removed) 240×280×128 mm
10 kg
Standard Detectors Everhart-Thornley SE Detector
Retractable BSE detector (2 Segment)
TrueSight X EDS detector with ChemiSEM technology
Color optical navigation camera
IR chamber camera
Vacuum Options High vacuum (standard)
Variable pressure up to 150 Pa (optional, includes low vacuum detector)
Customizability Five available chamber ports. Optional EBSD or cathodoluminescence.
